Hochstromwandler

Produktgruppe Hochstromwandler ASKG

Beschreibung:

Fremdfeldkompensierte Stromwandler für hohe Primärströme

Wenn Stromwandler in Hochstromanwendungen ab ca. 2500 A und mehr verwendet werden, kann die Stärke des Magnetfeldes der benachbarten Primärleiter so bedeutend werden, dass dies bei der Auslegung der Stromwandler berücksichtigt werden muss. Magnetfelder benachbarter Phasen oder auch N-Leiter können die magnetische Flussdichte im Stromwandler beeinflussen. Die sich durch Fremdeinflüsse ändernde magnetische Flussdichte kann die Fehlerwerte der Stromwandler teilweise erheblich beeinflussen.

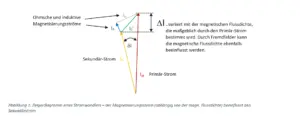

Zeigerdiagramm eines Stromwandlers

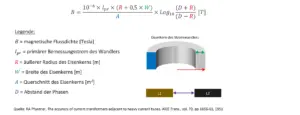

Eine immer noch praxisnahe Abschätzungsmöglichkeit des Einflusses auf die magnetische Flussdichte bietet die folgende Formel:

Quelle: RA Pfuntner, The accuracy of current transformers adjacent to heavy current buses. AIEE Trans., vol. 70, pp 1656-61, 1951

In der folgenden Abbildung wird deutlich, wie das Magnetfeld des Leiters L2 den magnetischen Fluss im Eisenkern des Stromwandlers von Leiter L1 verändern kann. Wie der Strom, so suchen sich auch die magnetischen Feldlinien den geringsten Widerstand. Die hochpermeablen Eisenkerne bieten den magnetischen Feldlinien von Leiter L2, trotz des längeren Weges durch den Kern, einen kleineren magnetischen Widerstand. Ein montierter Stromwandler um den Leiter L2 könnte den Einfluss des Leiters L2 auf Leiter L1 deutlich minimieren.

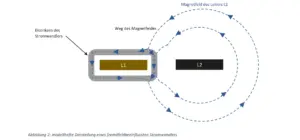

Grafik: modellhafte Darstellung eines fremdfeldbeeinflussten Stromwandlers

Um auch in kritischen Hochstrommessungen, die auf dem Leistungsschild angegebene Genauigkeitsklasse garantieren zu können, bietet die MBS AG fremdfeldkompensierte Stromwandler für Hochstromanwendungen an. Hierzu werden die Stromwandler mit einer speziellen Wickeltechnik gefertigt, die den Fremdfeldeinfluss von Nachbar- bzw. Rückleitern nahezu egalisieren kann.

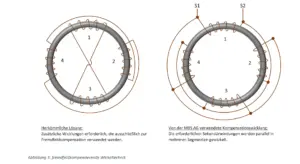

Grafik: fremdfeldkompensierende Wickeltechnik

In der ersten Lösung, werden zusätzlich zu den erforderlichen Sekundärwindungen, 4 Segmente auf den bewickelten Kern aufgebracht. Die einzelnen Segmente werden mit den diametral gegenüberliegenden Segmenten querverbunden. Diese Schaltung wirkt durch Fremdfelder hervorgerufenen einseitigen magnetischen Flussdichten entgegen. Ein Einfluss auf die Messgenauigkeit kann verhindert werden. Im Labor konnten Fremdfeldeinflüsse um ca. 80 % abgemildert werden. Ein Nachteil ist der nicht unerhebliche Aufwand in der Fertigung. Auch der zusätzliche Auftrag der Wicklung und damit die Größe des Stromwandlers bringt für den Kunden oft einen entscheidenden Auftrag der Wicklung und damit die Größe des Stromwandlers bringt für den Kunden oft einen entscheidenden Nachteil.

In mehreren Versuchsreihen wurde bei der MBS AG die Sekundärwicklung in mehreren Segmenten gewickelt und anschließend parallel geschaltet. Die Fremdfelder konnten ähnlich gut kompensiert werden. Der Wickelauftrag ist eingesetzt werden können.

Die positiven Ergebnisse konnten in umfangreichen Labortests verifiziert werden. Unterschiedlichste Leiteranordnungen wurden
überprüft.

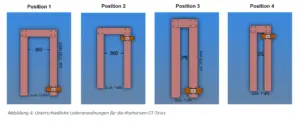

Grafik: Unterschiedliche Leiteranordnungen für die Hochstrom-CT-Tests

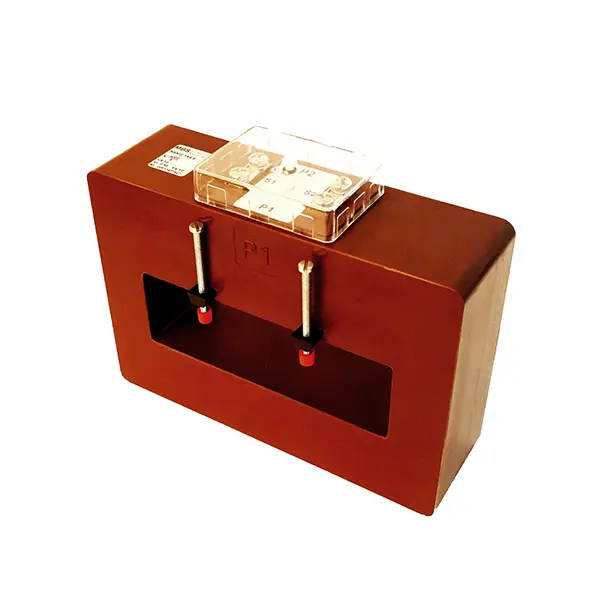

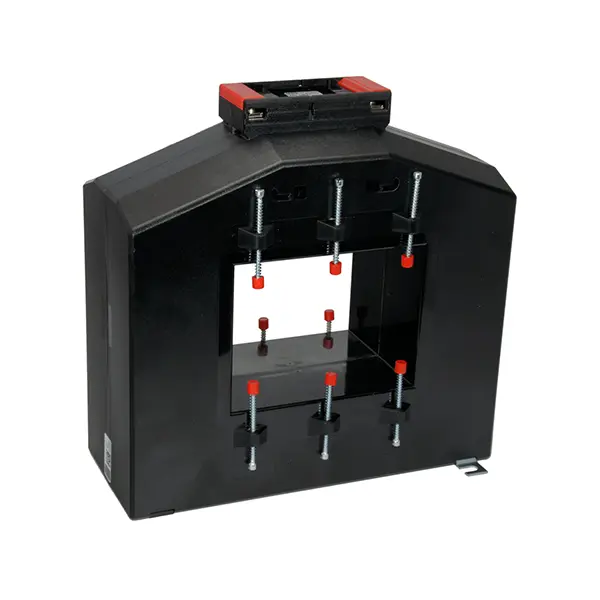

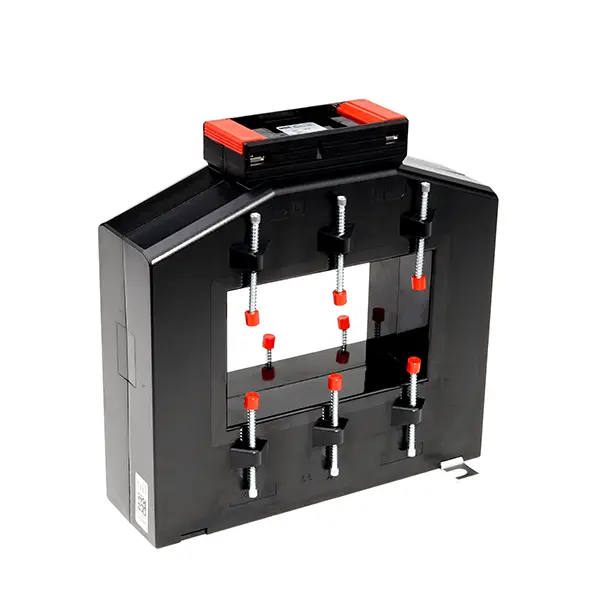

Die fremdfeldkompensierten Stromwandler sind in folgenden Bauformen derzeit verfügbar.
