EMBSIN 121 U

Messumformer für Wechselspannung





Merkmale / Nutzen

  • Mit Hilfsspannungsversorgung
  • Optional mit Messausgang 4…320 mA und/oder 2-Drahttechnik

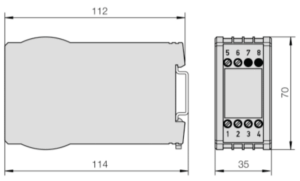

  • Aufbaugehäuse für 35mm DIN-Hutschiene
  • Messeingang: Sinusförmige Wechselspannung, arithmetische Mittelwertmessung, effektivwertkalibriert
  • Messausgang: Unipolare und live-zero Ausgangsgrößen
  • Messprinzip: Gleichrichter-Verfahren
  • AC oder DC Hilfsenergie

Anwendung
Messumformer zur Umwandlung von sinusförmiger Wechselspannung. Als Ausgangssignal steht ein eingeprägtes Gleichstrom- oder aufgeprägtes Gleichspannungssignal zur Verfügung, welches sich proportional zum Messwert der Eingangsgröße verhält.
Der Messumformer erfüllt alle Anforderungen und Vorschriften hinsichtlich elektromagnetischer Verträglichkeit (EMV) und Sicherheit (IEC 1010 bzw. EN 61010).
Die Messumformer sind zum ausschließlichen Einsatz in Innenräumen bestimmt.





Technische Kennwerte



Messeingang
Nennfrequenz fN: 50/60 Hz
Eingangsnennspannung UN: 0…50 V bis 0…600 V
(Leiter-Leiter-Spannung)
UN gegen Erde max. 300 V
(Arbeitsspannung gemäß EN61010)
Eigenverbrauch: < UN · 50µA (UN ≤ 150 V)
< UN · 20µA (150 < UN ≤ 400V)
< UN · 5 µA (400 < UN ≤ 600V)
Überlastbarkeit: 1,2 · UN, dauernd
2 · UN, 1 Sek.
Messausgang
Eingeprägter Gleichstrom: 0…5 mA bis 0…20 mA
bzw. live-zero
1…5 mA bis 4…20 mA
Max. Bürdenspannung: ≤ 15 V
Max. Bürdenwiderstand: REXT [kΩ] ≤ 15 V / IAN [mA]
Bei 2-Drahtanschluss: Normsignal 4…20 mA
Außenwiderstand REXT abhängig von der Hilfsenergie H (12…32 V DC)
REXT [kΩ] ≤ (H-12)V / 20mA
Strombegrenzung bei Überlast: < 30 mA
Spannungsbegrenzung bei R_EXT = ∞: ≤ 40 V
Restwelligkeit des Ausgangsstromes: ≤ 1 % p.p.
Aufgeprägte Gleichspannung: 0…5 V bis 0…10 V
bzw. live-zero
1…5 V bis 2…10 V
Min. Bürdenwiderstand: REXT [kΩ] ≤ UAN [V] / 10 mA
Spannungsbegrenzung bei REXT = ∞: ≤ 40 V
Strombegrenzung bei Überlast: < 30 mA
Restwelligkeit des Ausgangsspannung: ≤ 1 % p.p.
Einstellzeit: < 300 ms
Genauigkeit
Bezugswert: Ausgangsnennwert
Grundgenauigkeit: Klasse 0,5 (UN ≤ 500 V)
Klasse 1 (UN > 500 V)
Arbeitstemperaturbereich: -10 °C bis +55 °C
Hilfsenergie
Wechselspannung: 24…400 V (±15 %, 50/60 Hz)
Leistungsaufnahme P ≤ 3 VA
Gleichspannung: 24 V (-15 / +33 %)
24 V, (-50 / +33 %) bei 2-Draht-Speisung und Messausgang 4…20mA
Leistungsaufnahme P ≤ 1,5 W
Weitbereichsversorgung: 24…60 V AC/DC
DC -15 / + 33 %
Leistungsaufnahme P ≤ 1,5 W
AC ±15%
Leistungsaufnahme P ≤ 3 VA
Sicherheit
Schutzklasse: II (schutzisoliert, DIN EN 61010)
Berührungsschutz: IP 40, Gehäuse
(Prüfdraht, EN 60529)
IP 20, Anschlussklemmen
(Prüffinger, EN 60529)
Verschmutzungsgrad: 2
Überspannungskategorie: III
Nennisolationsspannung (gegen Erde): 300 V, Eingang
300 V, Hilfsenergie AC
50 V, Hilfsenergie 24 V DC
50 V, Ausgang
Gewicht: 195 g





Merkmale Bestellnummer
EMBSIN 121 U, Messumformer für Wechselspannung
Best.-Nr.  121 U – Mx xxx		 121 U- M x x x x
1. Bauform
Aufbaugehäuse MBS/SP1, für 35-mm-DIN-Hutschienenmontage		 M
2. Frequenz der Eingangsspannung des Eingangsstromes
Nennfrequenz 50/60 Hz 1
3. Messbereich
0…1 A A
0…5 A B
Z) ______________ A
! Z) Nichtnorm [A] 0…0,8 bis 0…1,2 oder 0…4 bis 0…6		 Z
0…100 V   A
0…250 V B
0…500 V   C
Z) ______________ V
! Z) Nichtnorm (V) 0…50 bis 0…500
Max. 300 V Nennspannung des Netzes gegen Erde
(Nennspannungen gemäß EN 61010)		 Z
4. Ausgangssignal
0 … 20 mA 1
4 … 20 mA 2
4 … 20 mA, 2 – Draht – Anschluss/ Speisung 3
9) ______________ mA
! 9) Nichtnorm [mA] 0…2,5 bis 0…< 20
1…5 bis < (4… 20)		 9
0…10 V A
Z) ______________ V
! Z) Nichtnorm (V) 0…5,0 bis 0…< 10
1…5 bis 2…10		 Z
5. Hilfsenergie
Hilfsspannung Uh: 24 V AC 1
Hilfsspannung Uh: 110 V AC 2
Hilfsspannung Uh: 115 V AC 3
Hilfsspannung Uh: 120 V AC 4
Hilfsspannung Uh: 230 V AC   5
Hilfsspannung Uh: 400 V AC, ! max. 300 V gegen Erde! 6
Hilfsspannung Uh: 24 V DC A
Hilfsspannung Uh: 24 V DC über Ausgangskreis   B
Hilfsspannung Uh: 85…230 V AC/DC C
Hilfsspannung Uh: 24…60 V AC/DC D
Uh…Nennspannung
zulässige Toleranzen für AC –15…+33 %
zulässige Toleranzen für DC –15…+15 %
zulässige Toleranzen für DC über Ausgangskreis –50…+33 %
! 1) bis A) nicht kombinierbar mit Ausgangssignal Best.-Nr.: 3)
! B) nicht kombinierbar mit Ausgangssignal
Best.-Nr.: 1), 2), 9), A), Z)
6. Prüfprotokolle
ohne Prüfprotokoll 0
mit Prüfprotokoll deutsch D
mit Prüfprotokoll englisch E
