Beschreibung:
MV-1.1s (eff)
Messumformer für nicht sinusförmige Wechselspannung
(Echt-Effektivwert)
Merkmale / Nutzen
- Messausgang 0(4)…20 mA, 0(2)…10 V
- Aufbaugehäuse für Hutschiene TH 35 nach DIN EN 60 715
- Messeingang: nicht sinusförmige Wechselspannung
- Messausgang: Unipolare und live-zero Ausgangsgrößen
Anwendung
Die Messumformer wandeln Spannungen vorzeichenrichtig in einen eingeprägten Gleichstrom oder eine aufgeprägte Gleichspannung um. Diese können dann am Messort oder in weiter entfernt liegenden Messwarten angezeigt, registriert und/oder zum Regeln verwendet werden.

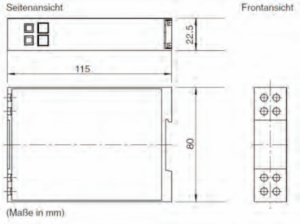

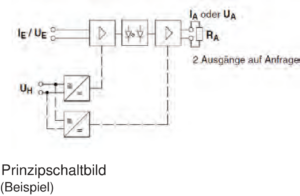

Funktionsprinzip
Die Spannungsmessung erfolgt intern über einen Spannungsteiler. Danach wird das Signal über eine optische Strecke galvanisch vom Eingang getrennt und in eine proportionale aufgeprägte Gleichspannung oder einen proportionalen eingeprägten Gleichstrom gewandelt.
Technische Kennwerte
| Messeingang | |
| Nennfrequenz fN: | 48 oder 62 Hz, |
| Eingangsnennspannung UEN: | UEN = 60 mV – 519 V |
| Eigenverbrauch: | IE · 0,1 V |
| Überlastbarkeit: |
1,2 ∙ UEN, dauernd |
| Betriebsspannung: | max. 519 V AC, max. 300 V Phase Null |
| Messausgang | |
| Nennstrom IAN: | 0…20 mA oder 4…20 mA |
| Bürdenbereich RA: | 0…12 V / IAN |
| Strombegrenzung: | auf 120 … 150% vom Endwert |
| Nennspannung UAN: | 0…10 V oder 2…10 V |
| Bürde RA: | ≥ 4 kΩ |
| Bürdenfehler: | ≤ 0,1% bei 50% Bürdenwechsel |
| Restwelligkeit: | ≤ 1%eff |
| Einstellzeit: | ca. 500ms |
| Leerlaufspannung: | ≤ 15 V |
| Genauigkeit | |
| Grundgenauigkeit: | ±0,5 % vom Endwert |
| Temperaturdrift: | ≤ 0,01 %/K |
| Nennbedingungen | |
| Hilfsspannung: | UHN ±5% (50 Hz bei AC) |
| Bürde: | 0,5 RA max. ±1% bei Stromausgang RA min ±1% bei Spannungsausgang |
| Frequenz: |
50…60 Hz |
| Kurvenform: |
Nicht-Sinus, Crestfaktor ≤ 4 |
| Umgebungstemperatur: |
23°C ±1K |
| Anwärmzeit: |
≥ 5 min |
|
|
|
| Hilfsenergie | |
| Wechselspannung: | 230 V~ (-15% +10%); < 6 VA 115 V~ (-15% +10%); < 3,5 VA |
| Gleichspannung: | 24 V= (20…72V); < 3 VA |
| Weitbereich: | 20…100 V= bzw. 15…70V~; < 3 VA |
| AC / DC: | 90…357 V= bzw. 65…253V~; < 3…6 VA |
| Allgemeine technische Daten | |
| Prüfspannung: | 2210 V alle Kreise gegen Gehäuse 3536 V alle Kreise zueinander |
| Arbeitsspannung: | 300 V (Nennnetzspannung Phase-Null) |
| Schutzart: | IP 40 Gehäuse, IP 20 Klemmen |
| Schutzklasse: | II |
| Messkategorie: | CAT III |
| Verschmutzungsgrad: | 2 |
| Gewicht: | ca. 120 g |
| Merkmale | Bestellnummer | ||||||||
| MW-1.1s (eff), Messumformer für nicht sinusförmige Wechselspannung Best.-Nr. UMU07 – xxxxxx |
UMU | 07- | x | x | x | x | x | x | x |
| 1. Eingangsspannung | |||||||||
| 0 … 60 mV | 1 | ||||||||
| 0 … 1 V | 2 | ||||||||
| 0 … 10 V | 3 | ||||||||
| 0 … 115 V | 4 | ||||||||
| 0 … 230 V | 5 | ||||||||
| 0 … 400 V | 6 | ||||||||
| Sonderbereich bis 519 V AC, bis 300 V DC | 9 | ||||||||
| 2. Frequenzbereich Eingang | |||||||||
| 15 … 18 Hz (16 2/3 Hz) | 1 | ||||||||
| 48 … 62 Hz (50/60 Hz) | 2 | ||||||||
| 98 … 102 Hz (100 Hz) | 3 | ||||||||
| 380 … 420 Hz (400 Hz) | 4 | ||||||||
| Sonderfrequenz | 5 | ||||||||
| 3. Ausgang | |||||||||
| 0 … 20 mA | 1 | ||||||||
| 4 … 20 mA | 2 | ||||||||
| 0 … 10 V | 3 | ||||||||
| 2 … 10 V | 4 | ||||||||
| 0 … 20 mA und 0 … 10 V | 5 | ||||||||
| 4 … 20 mA und 2 … 10 V | 6 | ||||||||
| Sonderbereiche | 9 | ||||||||
| 0 … 10 mA | A | ||||||||
| 0 … 5 mA | B | ||||||||
| -20 … 0 … 20 mA | C | ||||||||
| -10 … 0 … 10 V | D | ||||||||
| -20 … 0 … 20 mA und -10 … 0 … 10 V | E | ||||||||
| nach Angabe | Z | ||||||||
| 4. Genauigkeit | |||||||||
| ± 0,5 % vom Endwert | 1 | ||||||||
| 5. Einstellzeit | |||||||||
| 500 ms | 1 | ||||||||
| 6. Hilfsenergie | |||||||||
| AC 230 V (195 … 253 V), (48 … 62 Hz) | 1 | ||||||||
| AC 115 V (98 … 126 V), (48 … 62 Hz) | 2 | ||||||||
| DC 24 V (20 … 72 V) | 3 | ||||||||
| DC 24 V (20 … 72 V) | 4 | ||||||||
| DC 90 … 357 V / AC 65 … 253 V | 5 | ||||||||
| 7. Prüfprotokolle |
|||||||||
| ohne Prüfprotokoll | 0 | ||||||||
| mit Prüfprotokoll deutsch_englisch | 1 | ||||||||
